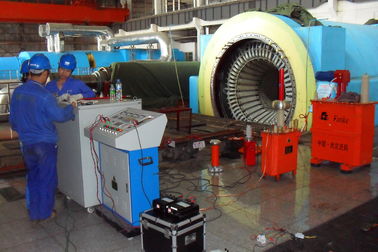

Υψηλή ακρίβεια θερμικού γεννήτρια δοκιμή εξοπλισμού / AC υψηλής τάσης Tester χαμηλού θορύβου

VI. Γενικά τεχνικά χαρακτηριστικά:

1. Λειτουργία κυκλώματος συντονισμού: Σειρά συντονισμού με μεταβλητή αυτεπαγωγή
2. Μοντέλο συστήματος: CHX-L-350KVA / 50KV
3. Τροφοδοσία εισόδου: 380 ± 10% (μονοφασική), 50Hz / 60Hz
4. Ονομαστική χωρητικότητα εξόδου: 350kVA
5. Ονομαστική τάση εξόδου: 50KV
6. Ονομαστικό ρεύμα εξόδου: 7Α
7. Το ίδιο το επίπεδο PD: όχι περισσότερο από 5pC
8. Reg. Εύρος Freq: 50 / 60Hz
9. Τάση κυματομορφής τάσης συντονισμού εξόδου: καθαρό ημιτονοειδές κύμα
10. THD της κυματομορφής εξόδου: ≤1%
11. Επίπεδο μόνωσης: Κάτω από 1,1 φορές και διατήρηση 1 λεπτό, κανονικό
12. Κύκλος λειτουργίας: 30 λεπτά σε συνθήκες λειτουργίας υπό ονομαστικό ρεύμα.
13. Ο συντελεστής ποιότητας της δοκιμής ορίστηκε: Q≥30;
14. Ανύψωση θερμοκρασίας: Λιγότερο από 65Κ κάτω από το ονομαστικό ρεύμα εργασίας 30mints?
15. Επίπεδο θορύβου: Δεν υπερβαίνει τα 65dB
16. Δομή του αντιδραστήρα: εμβυθισμένη με πετρέλαιο τύπου δεξαμενής σιδήρου, ρυθμιζόμενη επαγωγή

1. Η ενεργητική ισχύς είναι πλήρως αντισταθμισμένη, η ισχύς του εξοπλισμού και η ισχύς είναι μικρότερη από το 1/10 του μετρημένου εξοπλισμού. με μικρότερο όγκο και ελαφρύτερο σε σχέση με τον ίδιο εξοπλισμό.
2. Με μεγάλη χωρητικότητα παραγωγής και μικρή χωρητικότητα, χαμηλό κόστος, εύκολο στη χρήση και ασφαλή.
3. Τυπικό κύκλωμα φίλτρου ρεύματος, η παραμόρφωση τάσης εξόδου (THD) είναι πολύ μικρή
4. Το ρεύμα βραχυκυκλώματος μετά από αναβοσβήνει ή βλάβη είναι μικρότερο από το 1/10 (1 / Q) του μετρημένου ρεύματος, μπορεί να αποτρέψει αποτελεσματικά τη βλάβη στο σημείο βλάβης μετά από βλάβη.
5. Αυτόματη έκρηξη του τόξου μετά το φλας, είναι μια μακρά και σταθερή διαδικασία για την ανάκτηση της σειριακής τάσης συντονισμού, ασφαλής.

VI. Λειτουργία

1. Λειτουργία απομακρυσμένου ελέγχου και ένδειξης για το διάκενο σιδήρου-πυρήνα του αντιδραστήρα: Ο αισθητήρας κενού τοποθετείται στον αντιδραστήρα, ο οποίος διαβάζει απευθείας το διάκενο σιδήρου-πυρήνα στην κονσόλα για να καθοδηγεί τη λειτουργία. Ο διακόπτης και ο δείκτης περιορισμού διακένου είναι επίσης εγκατεστημένοι.
2. Λειτουργία αυτόματης αποβίβασης όταν ο χρόνος είναι ανθεκτικός: Η απουσία χρονισμού υιοθετεί ψηφιακό χρονοδιακόπτη. Όταν ο χρόνος αντέχει, το σύστημα θα κατεβάσει αυτόματα.
3. Μηδενική θέση κοντά, λειτουργία μηδενικής εκκίνησης: Με μηδενική λειτουργία περιορισμού. Εάν ο ρυθμιστής τάσης δεν βρίσκεται στη μηδενική θέση, τότε το κουμπί εξόδου ΗV δεν μπορεί να κλείσει, διασφαλίζοντας ότι το σύστημα ανεβαίνει από το μηδέν.
4. Υπερέκταση προστασίας από το ρεύμα: Το σύστημα είναι με ρελέ υπεράνω ρεύματος, το οποίο είναι υψηλής αντίθετης παρεμβολής, γρήγορης δράσης, αντικειμένου δοκιμής προστασίας έναντι βλάβης υπερβολικού ρεύματος.
5. Λειτουργίες προστασίας από υπερβολική τάση και αντικείμενα δοκιμής : Το σύστημα αυτό λαμβάνει ηλεκτρονική πλακέτα προστασίας από υπερβολική τάση και φλας, προστατεύει το δοκιμαστικό αντικείμενο από υπερβολική τάση και φλας. Είναι γρήγορο, σταθερό και αξιόπιστο, ξεπερνώντας την αστάθεια, μεγάλη διακριτικότητα και ανεπιθύμητη ρύθμιση της τάσης προστασίας σφαίρας. Η ρύθμιση της προστασίας υπερβολικής τάσης είναι η χειροκίνητη ρύθμιση, η ψηφιακή οθόνη, η οποία είναι άμεση, βολική και ακριβής. Η προστασία από φλας αναλύει τη διακύμανση του ατυχήματος της καθυστερημένης καθυστέρησης του σήματος εκφόρτισης, τη συγκρίνει με το βασικό σήμα και καθορίζει. Έχει υψηλή ακρίβεια, αποφεύγοντας πιθανή μετακίνηση λάθους λόγω διακύμανσης ατυχημάτων της αυξανόμενης καθυστέρησης.
6. Λειτουργία παρακολούθησης σε πραγματικό χρόνο για τα δεδομένα δοκιμών: Είναι σε θέση να παρακολουθεί την τάση πλευράς ΗV, την τρέχουσα και την πλευρά LV πλευρά, τάση, η οποία είναι πιο άμεση προβολή της κατάστασης δοκιμής.
7. Ψηφιακή απεικόνιση του συντονισμού κυκλώματος και της λειτουργίας κλειδώματος όταν δεν είναι συντονισμένη και ανεβαίνει:
8. Μπορεί να εμφανίσει απευθείας την κατάσταση συντονισμού του συστήματος με συντελεστή ισχύος. Αν το σύστημα δεν βρίσκεται στο ηχηρό σημείο, πρέπει να πατήσετε το κουμπί κλεισίματος για να ανεβείτε. Όταν το σύστημα είναι ρυθμισμένο σε συντονισμό, απελευθερώστε το κουμπί κλεισίματος, κάντε κλικ στο κουμπί επάνω / κάτω βήμα για να ανεβείτε ή να κατεβάσετε.
9. Διακοπή έκτακτης ανάγκης : Διακόπτης πέδησης έκτακτης ανάγκης. Μόλις παρουσιαστούν μη φυσιολογικές συνθήκες κατά τη διάρκεια της δοκιμής, βήμα σε αυτό το διακόπτη, η κύρια ισχύς θα διακοπεί αμέσως για να προστατεύσει την ασφάλεια του προσωπικού ελέγχου και του εξοπλισμού.

VII.Αξεσουάρ

• Κουτί αξεσουάρ για αξεσουάρ αποθήκευσης
• Καλώδια σύνδεσης κονσόλας ελέγχου και ρυθμιστή τάσης
• Καλώδια σύνδεσης ρυθμιστή τάσης και συναρπαστικό μετασχηματιστή
• Καλώδια εξόδου συναρπαστικού μετασχηματιστή
• Καλώδια γείωσης συστήματος
• Παράλληλα καλώδια του αντιδραστήρα
• Καλώδια εξόδου ΗV (αντιδραστήρας για διαίρεση, διαχωριστικό προς δοκιμαστικό αντικείμενο)
• HV καλώδια μέτρησης (τα καλώδια εξόδου σήματος του διαιρέτη τάσης)
• Παρέχεται τελική έκθεση δοκιμής, πιστοποιητικό ποιότητας, εγχειρίδιο χρήστη και λίστα συσκευασίας.

VIII. Λίστα πώλησης εφαρμογών

IX. Προαιρετικό μοντέλο

X. Τυποποιημένος πίνακας δοκιμών από το IEC60034-1: 2017 Περιστρεφόμενες ηλεκτρικές μηχανές - Μέρος 1: Βαθμονόμηση και απόδοση
