Ανθεκτικό PD Ελεύθερο Σύστημα Ελέγχου Αντοχής σε Αντίσταση Ανίχνευσης Αντιστοίχησης Αντιστοίχησης Αντιστοίχησης Corona

PD Ελεύθερα Συστήματα Αντίστροφης Αντίστασης AC, χωρίς σύνολα δοκιμών αντοχής που προκαλούνται από Corona

I. Περιγραφή προϊόντων:

Η επαγόμενη δοκιμή αντοχής σε τάση (IVWT), ονομαζόμενη επίσης επαγόμενη δοκιμή αντοχής σε υπέρταση, ACSD, ACLD, DVDF, είναι μία από τις σημαντικότερες δοκιμές διηλεκτρικής ισχύος των μετασχηματιστών ισχύος. Σύμφωνα με το IEC60076-3-2013, η IVWT είναι απαραίτητη δοκιμή ρουτίνας και δοκιμή αποδοχής για μετασχηματιστή ισχύος 110KV abobe.

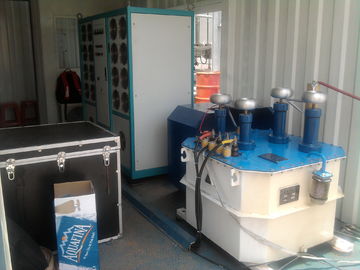

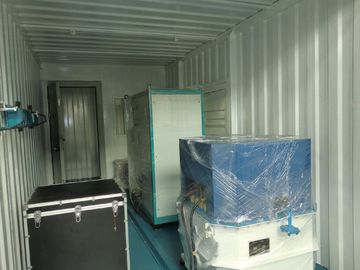

Το Σύστημα ResonanceTest με Σειριακή Σύνδεση χωρίς Συγχρονισμό FKWJF-300 αποτελείται από μη μετασχηματισμένη δύναμη μεταβλητής συχνότητας εκφόρτισης, μετασχηματιστή βαθμίδων, αντιδραστήρα αντιστάθμισης και χωρητικό διαιρέτη τάσης. Το σύστημα δοκιμής μερικής εκκένωσης του μετασχηματιστή, που προκαλείται από ανθεκτικό τάση, εκτελεί τη δοκιμή με τον τρόπο επαγωγής. Εφαρμόζει τάση στην πλευρά LV του αντικειμένου δοκιμής και παράγει το μεγάλο ρεύμα διέγερσης μεταβάλλοντας τη συχνότητα του κυκλώματος δοκιμής με την εφαρμογή της αρχής του παράλληλου συντονισμού. Το Σύστημα Δοκιμασίας Συντονισμού Σειριακής Συνδέσεως αποτελείται από πηγή ισχύος μεταβλητής συχνότητας, μετασχηματιστή διέγερσης, αντιδραστήρα ΗV και χωρητικό διαιρέτη τάσης. Ο πυκνωτής και ο αντιδραστήρας του αντικειμένου δοκιμής σχημάτισαν μια σύνδεση σειριακού συντονισμού. Ο διαιρέτης τάσης είναι σε σειριακή σύνδεση με το αντικείμενο δοκιμής και χρησιμοποιείται για τη μέτρηση της τάσης συντονισμού και λειτουργεί ως σήμα προστασίας από υπέρταση. Η ισχύς διαμόρφωσης συχνότητας
η έξοδος συνδέεται με το κύκλωμα συντονισμού σειράς μέσω μετασχηματιστή διέγερσης για την παροχή της συναρπαστικής ισχύος. Αυτό το σύστημα δοκιμής δεν παρουσιάζει πρόβλημα μεγάλου ρεύματος εκκίνησης. Η τροφοδοσία ισχύος με μικρή χωρητικότητα είναι ικανή να εκπληρώσει τη δοκιμή που ισοδυναμεί με 30 έως 60 φορές της τροφοδοσίας. Αυτό λύθηκε πολύ το πρόβλημα της κακής ικανότητας της δοκιμαστικής ισχύος στο χώρο.

Τα συστήματα FKWJF 300KW μπορούν να παρέχουν μονοφασικό + 35kV / 150Hz ~ 200Hz εναλλακτικό ρεύμα για τη δοκιμή μέχρι 630 MVA / 220 kV ισχύος μετασχηματιστών μετασχηματιστών μεταξύ των στροφών των σπειρών, layer to layer. δηλαδή, μικρή μόνωση, συμπεριλαμβανομένης της ομοιόμορφης και μη ομοιόμορφης μόνωσης.

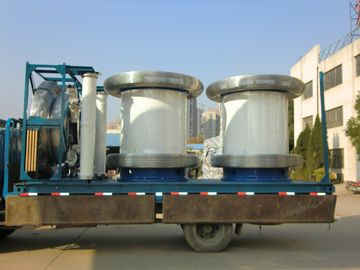

Μαζί με τον αναλυτή 2 ή 4 καναλιών PD και τα εξαρτήματά του, το μοντέλο FKWJF400KW μπορεί επίσης να χρησιμοποιηθεί για δοκιμή επαγόμενης τάσης με μέτρηση μερικής εκφόρτισης (IVPD). Μαζί η ομάδα αντιδραστήρων δοκιμής ΗV, ο διαχωριστής HV και τα εξαρτήματά του, μπορεί επίσης να εκτελέσει δοκιμή αντοχής AC σε αντοχή σε θωρακικό κύκλωμα LC εντός 20 ~ 300Hz.

ΙΙ. Κύρια χαρακτηριστικά

• Η συσκευή είναι ασφαλής και αξιόπιστη, η οποία ενσωμάτωσε όλα τα είδη προστασίας, συμπεριλαμβανομένης της προστασίας από υπέρταση, προστασίας από υπερφόρτωση, προστασίας κατά της αποφόρτισης, προστασίας μετά την αποτυχία δοκιμής, προστασίας από την εκκίνηση με μηδενική τάση, προστασίας από υπερθέρμανση κ.λπ.
• η συσκευή θα μπλοκάρει την έξοδο τάσης δοκιμής και θα απενεργοποιεί την ισχύ του κύριου κυκλώματος για να βεβαιωθεί για την ασφάλεια του δοκιμαστικού προσωπικού, του αντικειμένου δοκιμής και του συστήματος δοκιμής. 
• Η λειτουργία είναι εύκολη και βολική με απλή σύνδεση. 
• Μικρό σε μέγεθος, ελαφρύ σε βάρος, ευέλικτο χειρισμό κατάλληλο για χρήση στο χώρο. 
• Έχει τον έλεγχο μικροϋπολογιστών, ο οποίος έχει καλή σταθερότητα εξόδου και υψηλή αξιοπιστία. 
• Η υψηλή παραμόρφωση ημιτονοειδούς κύματος εξόδου voltgae είναι μικρότερη από 1%, η οποία δεν έχει καμία ζημιά στο αντικείμενο δοκιμής.

III. Κατευθυντήρια γραμμή δοκιμής

Σημείωση: Το παραπάνω σχήμα είναι κύκλωμα σύνδεσης για δοκιμή ανθεκτικής τάσης και για ανίχνευση PD σε μετασχηματιστή ισχύος

Κατά τη διάρκεια της δοκιμής PD και της αντοχής σε επαγωγική τάση, ο δοκιμασμένος μετασχηματιστής είναι παρόμοιος με ένα μεγάλο χωρητικό αντικείμενο δοκιμής. Το χωρητικό ενεργό ρεύμα του μετασχηματιστή αντισταθμίζεται από το επαγωγικό ρεύμα του αντισταθμιστικού αντιδραστήρα. Η τροφοδοσία μεταβλητής συχνότητας παρέχει όλο το σύστημα με ενεργή απώλεια και μικρό μέρος της αντίδρασης. Και οι δύο απώλειες ικανοποιούν την απώλεια χωρίς φορτίο του ηλεκτρικού μετασχηματιστή στη συχνότητα δοκιμής. Ο διαιρέτης τάσης εγκαθίσταται στον ακροδέκτη εξόδου ΗV του μετασχηματιστή διέγερσης. Μετρήστε την τάση στην πλευρά LV (χαμηλής τάσης) του κύριου μετασχηματιστή με ένα μέγιστο βολτόμετρο και υπολογίστε την τάση στην πλευρά ΗV σύμφωνα με την αναλογία τάσης του κύριου μετασχηματιστή.

Η χωρητικότητα του κυκλώματος του κυρίου μετασχηματιστή χρησιμοποιείται ως πυκνωτής ζεύξης. Εισάγετε σήμα μερικής εκφόρτισης στον ελεγκτή PD για να μετρήσετε την τιμή PD.

Σημείωση: Το παραπάνω σχήμα είναι κύκλωμα σύνδεσης για εφαρμοζόμενη τάση αντοχής AC με ακτίνες συντονισμού LC.

IV. Κύρια εξαρτήματα
