Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Χρήση: | Μηχανή δοκιμής ηλεκτρικών υποσταθμών | Στοιχείο δοκιμής: | Το εναλλασσόμενο ρεύμα αντιστέκεται τη δοκιμή τάσης |
|---|---|---|---|
| Τάση δοκιμής: | 27KV, 54KV, 108KV, 200KV | Ρεύμα δοκιμής: | ΤΟ 8A@27KV, ΤΟ 4A@54KV, ΤΟ 2A@108KV, ΤΟ 1A@200KV |
| Χαρακτηριστικό γνώρισμα: | Φορητό, ελαφρύτερο ενιαίο βάρος, μορφωματικός ενισχυτής HV | Δοκιμή freq.: | 30~300HZ |
| κύκλος καθήκοντος: | 5mints ή 60 μέντες (για το καλώδιο) | Ειδικός για: | Επιτόπια δοκιμή για το μέσο ηλεκτρικό υποσταθμό τάσης |
| Επισημαίνω: | συντονισμένο σύνολο δοκιμών,δοκιμές υψηλής τάσης ηλεκτρικού εξοπλισμού |
||
Φορητό σετ αντοχής σε τάση αντοχής σε φορητή μεταβλητή συχνότητα, για το σετ δοκιμών υποσταθμού 110kV Powe
I. Εφαρμογή:

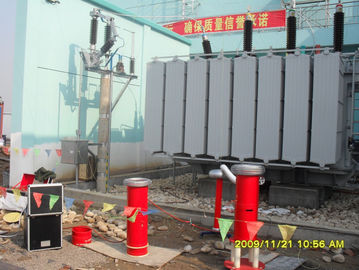

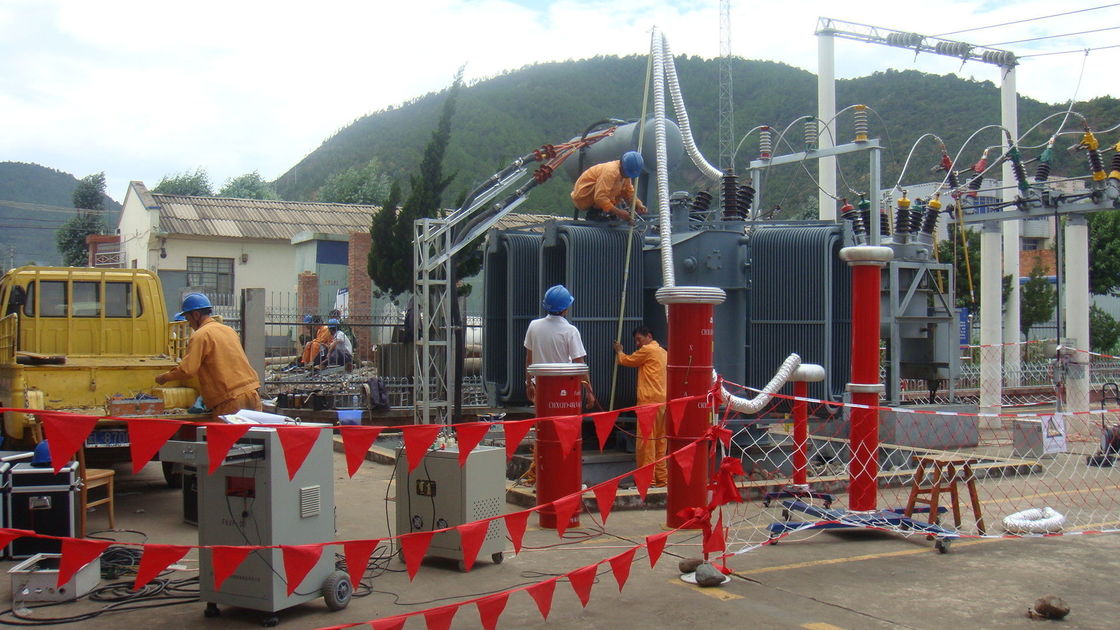

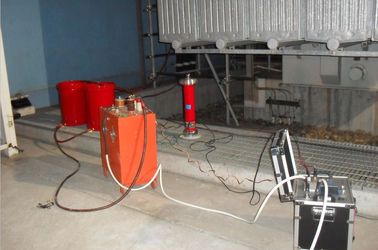

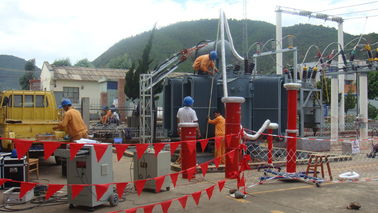

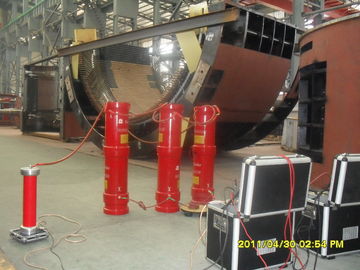

Αυτό το μοντέλο δοκιμών CHX-216KVA / 216KV έχει σχεδιαστεί για δοκιμή αντοχής στην τάση αντοχής σε υποσταθμό εναλλασσόμενου ρεύματος στην περιοχή με τεχνολογία κυκλωμάτων συντονισμού μεταβλητής συχνότητας. το σετ δοκιμών είναι κατασκευασμένο από πηγή ισχύος μεταβλητής συχνότητας, μετασχηματιστή διέγερσης, δομοστοιχειωτή επαγωγική δοκιμή τύπου ΗV (αντιδραστήρας δοκιμής) και χωρητικό διαχωριστή. Κάθε τεμάχιο είναι samller και ελαφρύτερο από τον κοινό τύπο βαρέων μετασχηματιστών δοκιμής σε δοκιμή μεγάλης χωρητικότητας δοκιμασμένο boject.
Μέσω του αρθρωτού δοκιμαστικού αντιδραστήρα χρησιμοποιείται παράλληλα ή σε σειρά, μπορεί να εκτελεστεί η ακόλουθη δοκιμή τάσης αντοχής AC:
Δεν υπερβαίνει τα 27KV και 8Α για καλώδιο 10kV.
Δεν υπερβαίνει τα 54KV και 4Α για καλώδιο 35KV.
Δεν υπερβαίνει τα 108ΚV και 2Α για υποσταθμούς ισχύος μεσαίας τάσης, όπως μετασχηματιστής ισχύος, CT, PT, διακόπτης και ούτω καθεξής.
Δεν υπερβαίνει τα 200KV και 1Α για μετασχηματιστή ισχύος 110KV, GIS, CT και PT.
ΙΙ. Κύρια εξαρτήματα:
| SN | Όνομα των στοιχείων | Τύπος και προδιαγραφές | Ποσότητα. | Κάθε βάρος | Κάθε διάσταση |
| 1 | Μεταβλητή ισχύς συχνότητας | FKVF-10kW / 380V | 1 τεμάχιο | 10kgs | 400 * 350 * 380 mm |
| 2 | Μετασχηματιστής διέγερσης | CQSB (J) -10 kVA | 1 τεμάχιο | 40kgs | 520 * 350 * 550 mm |
| 3 | HV αντιδραστήρα δοκιμής συντονισμού | CHX (kf) -27 kVA / 27 kV | 8 τεμάχια | 40kgs | D380 * H480mm |
| 4 | Χωρητικό διαχωριστικό | TRF-200kV / 1000pF | 1 σετ | 15kgs | D150 * H1150mm |
| 5 | Ειδικά εξαρτήματα δοκιμών | 1 σετ |
Σημείωση: 1.Το capacitantor μπορεί να είναι προαιρετικό όταν δοκιμάζετε κινητήρα ισχύος, γεννήτρια και μετασχηματιστή ισχύος κάτω από 45 ~ 65Hz.
2.Ο δοκιμαστικός αντιδραστήρας μπορεί να παραχθεί για να είναι 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV για κάθε κομμάτι σύμφωνα με το διαφορετικό αντικείμενο δοκιμασμένου αντικειμένου ή πελάτη requried.
III. Κύκλωμα δοκιμής:
VF: Πηγή ισχύος μεταβλητής συχνότητας T: Μετασχηματιστής διέγερσης
L: Αντιδραστήρας δοκιμής Cx: Εξοπλισμός δοκιμής MOA1: Αλεξικέραυνο
C1, C2: Διαχωριστής τάσης (C1 είναι βραχίονας υψηλής τάσης, C2 είναι βραχίονας χαμηλής τάσης)
IV. Τεχνικά δεδομένα:
V. Αξεσουάρ
VI. Προαιρετικό μέρος
Πυκνωτής αντιστάθμισης φορτίου
