Επαγγελματικός εξοπλισμός δοκιμών καλωδίων υψηλής τάσης / Αναγνωριστής καλωδίου υψηλής τάσης

Δέκτης ζωντανού προσδιορισμού καλωδίων, αναγνωριστικό καλωδίου, Ταυτοποίηση φάσης καλωδίου υψηλής τάσης

I. Εισαγωγή προϊόντων

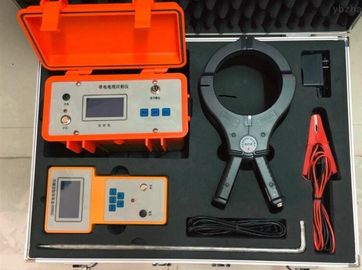

Ο μετρητής ταυτοποίησης ζωντανού καλωδίου FKSB-2000 χρησιμοποιείται για την αναγνώριση συγκεκριμένου καλωδίου σε δέσμη καλωδίων κατά τη διάρκεια της ανέγερσης, της μετανάστευσης, της συντήρησης και του χειρισμού των σφαλμάτων. Έχει τα χαρακτηριστικά της ακριβούς, γρήγορης, απλής λειτουργίας και εύρους εφαρμογής. . Είναι ένα απαραίτητο όργανο δοκιμών για την κατασκευή καλωδίων και εργασίες συντήρησης.

ΙΙ. Αρχή προϊόντος

Το όργανο αποτελείται από έναν πομπό αναγνώρισης καλωδίων, από ένα δέκτη αναγνώρισης καλωδίου, από ένα μετρητή μετάδοσης και από ένα μετρητή λήψης και από μια γραμμή σύνδεσης σήματος εξόδου. Έχει έξοδο παλμού ρεύματος υψηλής ισχύος. Το σήμα λήψεως επί τόπου διαθέτει καθαρό, ελαφρύ και ευέλικτο, υψηλής ευαισθησίας, μπορεί να καταστείλει αποτελεσματικά την παρεμβολή συχνότητας ηλεκτροπαραγωγής επί τόπου. ακριβής και γρήγορη κρίση. αξιόπιστο κύκλωμα προστασίας, δεν φοβόμαστε το βραχυκύκλωμα εξόδου. Μεγάλη σιαγόνα φ150 κατάλληλη για διάφορες περιοχές διατομής Καλώδιο τροφοδοσίας. εσωτερικού μετασχηματιστή απομόνωσης υψηλής ισχύος, ο χειριστής δεν έχει καμία άμεση ηλεκτρική επαφή με το δίκτυο. Μεγάλη εγγύηση προσωπικής ασφάλειας. Όταν εντοπιστεί το καλώδιο, δεν είναι απαραίτητο να αποσυνδέσετε τα δύο άκρα του καλωδίου από τον εξοπλισμό διανομής ρεύματος. Το καλώδιο μπορεί να ταυτοποιηθεί σε απευθείας σύνδεση ενώ το καλώδιο είναι ζωντανό, πράγμα που βελτιώνει την αποτελεσματικότητα της αναγνώρισης και μειώνει σημαντικά τις άμεσες και έμμεσες επιπτώσεις που προκαλούνται από διακοπές λειτουργίας. Οικονομική απώλεια.

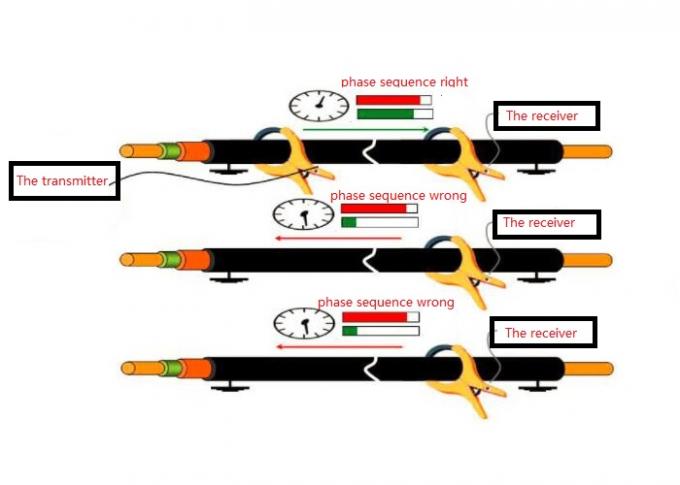

Ο πομπός και ο δέκτης του οργάνου αναγνώρισης ζωντανών καλωδίων FKSB-2000 υιοθετούν τεχνολογία κωδικοποίησης και αποκωδικοποίησης ενός τσιπ και τεχνολογία PSK που χρησιμοποιείται ευρέως στον τομέα της επικοινωνίας. Ένα σήμα κωδικοποιημένης φάσης με μέση τιμή 0 μεταδίδεται στο διαβητικό παχύμετρο και ο δέκτης ενός μικροκυμάτων στον δέκτη φιλτράρει το ληφθέν σήμα μέσω υλικού και λογισμικού και στη συνέχεια πραγματοποιεί αναγνώριση φάσης. Στοχεύστε το βέλος που εκπέμπει τη δαγκάνα και τη βαλβίδα λήψης στο άκρο του καλωδίου. Όταν ο δακτύλιος του δέκτη σφίγγει ένα καλώδιο, το αμπερόμετρο του δέκτη είναι σωστά προκατειλημμένο με ακουστική και οπτική ένδειξη. Κατά τη σύσφιξη των άλλων καλωδίων, το αμπερόμετρο είναι αριστερόστροφο και η τρέχουσα κατεύθυνση είναι απέναντι από την τρέχουσα κατεύθυνση του αναγνωρισμένου καλωδίου και δεν υπάρχει καμία ένδειξη ήχου και φωτός. Αυτό ενσωματώνει την ικανότητα * του προσδιορισμένου καλωδίου στόχου. Είναι εύκολο να κάνετε σαφή αναγνώριση του αναγνωρισμένου καλωδίου από πολλαπλά καλώδια. Επιπλέον, δεδομένου ότι η ένταση ρεύματος σήματος στο αναγνωρισμένο καλώδιο είναι ίδια, οι δαγκάνες λήψης λαμβάνουν την ίδια ισχύ ηλεκτρομαγνητικού σήματος κατά μήκος του καλωδίου και το αναγνωρισμένο καλώδιο δεν περιορίζεται από το μήκος του αναγνωρισμένου καλωδίου.

III. Χαρακτηριστικά

1. Συνδυάστε την ταυτότητα φόρτισης και τη λειτουργία μη ηλεκτρικής αναγνώρισης σε μία. Δεν είναι κατάλληλο μόνο για την αναγνώριση και την κρίση του καλωδίου διακοπής, αλλά είναι επίσης κατάλληλο για την αναγνώριση και την κρίση του καλωδίου με το σημείο. Η λειτουργία είναι εξαιρετικά απλή και βολική στη χρήση.

2. Το αναγνωριστικό καλωδίου είναι διαφορετικό από το συμβατικό αναγνωριστικό. Χρησιμοποιεί τη νέα τεχνολογία επικοινωνίας της zui. Ο πομπός χρησιμοποιεί την τεχνολογία ενός τσιπ για να κωδικοποιεί και να τροφοδοτεί το μεταδιδόμενο σήμα και ζεύγει το σήμα στο καλώδιο. Ο δέκτης στον δέκτη δέχεται το σήμα. Κρυπτογράφηση κωδικοποιημένου σήματος φάσης και αναγνώριση φάσης. Το καλώδιο στόχου αναγνωρίζεται από μια μεγάλη δέσμη καλωδίων που βασίζεται στο * χαρακτηριστικό των χαρακτηριστικών φάσης σήματος στο καλώδιο προορισμού. Ως εκ τούτου, η απόδοση εργασίας είναι αξιόπιστη και το εξαιρετικά μακρύ καλώδιο μπορεί επίσης να διακριθεί με ακρίβεια. Είναι ένα ελαφρύ, συμπαγές, συμπαγές και φορητό όργανο. Κατάλληλο για όλους τους τύπους καλωδίων ισχύος υψηλής και χαμηλής τάσης.

IV. Σύνθεση και λειτουργία

Το αναγνωριστικό αποτελείται κυρίως από τα ακόλουθα έξι μέρη.
1. Πομπός σήματος: Ένα ηλεκτρομαγνητικό σήμα υψηλής συχνότητας που εξάγει μια ορισμένη ποσότητα ισχύος, που εφαρμόζεται σε ένα προκαθορισμένο καλώδιο τροφοδοσίας ή ζωντανό καλώδιο και παράγει σταθερό ρεύμα στο καλώδιο.

2. Δέκτης σήματος: Το σήμα που ανιχνεύεται από τον σφιγκτήρα σύζευξης εμφανίζεται με τη μορφή μήκους σχάρας, μεγέθους αριθμού και βομβητή. Ο χειριστής κάνει μια κρίση με βάση τη δύναμη του λαμβανόμενου σήματος.

3. Πένσες σύζευξης: χρησιμοποιούνται για τη μετάδοση και λήψη ηλεκτρομαγνητικών σημάτων (οι πένσες μετάδοσης και οι πένσες εκπομπής χρησιμοποιούνται εναλλακτικά).

4. Φορτιστής: Χρησιμοποιείται για τη φόρτιση του πομπού και του δέκτη σήματος.

5. Άμεσα συνδεδεμένη γραμμή σήματος: Είναι μια κόκκινη και μαύρη διπλή γραμμή σύσφιγξης, η οποία χρησιμοποιείται για την άμεση αναγνώριση του καλωδίου διακοπής ρεύματος.

6. Σύνδεση πένσας σύζευξης: για πένσες σύζευξης για σήμα σήματος πομπού και δέκτη

V. Βασικά τεχνικά χαρακτηριστικά

5.1 Τμήμα πομπού
1. Σήμα εξόδου: έξοδος ημιτονοειδών σημάτων AC τεσσάρων συχνοτήτων, συγκεκριμένα χαμηλής συχνότητας, ενδιάμεσης συχνότητας, υψηλής συχνότητας και ραδιοσυχνότητας.
2. Ισχύς εξόδου: σταθερή ισχύς εξόδου, χαμηλή, μέση και υψηλή τρία (μέγιστη όχι μικρότερη από 6).
3. Τρόπος εξόδου: μέθοδος άμεσης σύνδεσης, μέθοδος ζεύξης.
4. Ένδειξη σύνθετης αντίστασης: εντός 25500 Ω.
5. Αντιστοίχιση φορτίου: αυτόματη αντιστοίχιση
6. Διεπαφή οθόνης: μεγάλη οθόνη LCD κινέζικα, γραφική οθόνη, με οπίσθιο φωτισμό.
7. Πηγή τροφοδοσίας: Τυπική 1η επαναφορτιζόμενη μπαταρία 1.2V 6 ενότητες, φόρτιση και εκφόρτιση 500 φορές.
8. Χρόνος αναμονής: περισσότερες από 8 ώρες, προτροπή ενέργειας.
9. Υπερθέρμανση και υπερένταση: αυτόματη προστασία.
10. Θερμοκρασία λειτουργίας: -20 ° C - 50 ° C
11. Ένταση: 265 × 125 × 210mm
12. Βάρος: 2 κιλά

5.2 Τμήμα του δέκτη
1. Συχνότητα λήψης: λήψη ημιτονοειδών σημάτων εναλλασσόμενου ρεύματος πέντε διαφορετικών συχνοτήτων, συγκεκριμένα χαμηλής συχνότητας, ενδιάμεσης συχνότητας, υψηλής συχνότητας, ραδιοσυχνότητας, 50HZ.
2. Λειτουργία λήψης: Πένσες σύζευξης.
3. Διεπαφή σήματος: ψηφιακή διεπαφή, μήκος raster και buffer ήχου
4. Διεπαφή προβολής: Κινεζική οθόνη LCD μεγάλης οθόνης, γραφική απεικόνιση, με οπίσθιο φωτισμό.
5. Έλεγχος κέρδους: χειροκίνητη ρύθμιση, δυναμική περιοχή 000 - 100db.
6. Μήκος ανίχνευσης: Όταν συνδέετε απευθείας το καλώδιο, το μέγιστο μήκος είναι 15KM. Κατά τη σύζευξη του καλωδίου, ο πρώτος σύνδεσμος μπορεί να μετρήσει 3 χιλιόμετρα και η ζεύξη είναι απείρως πολλές φορές.
7. Πηγή τροφοδοσίας: Τυπική 5η επαναφορτιζόμενη μπαταρία 1.2V 6 ενότητες, φόρτιση και εκφόρτιση 500 φορές.
8. Χρόνος αναμονής: περισσότερες από 12 ώρες, προτροπή τροφοδοσίας.
9. Υπερθέρμανση και υπερένταση: αυτόματη προστασία.
10. Θερμοκρασία λειτουργίας: -20 ° C - 50 ° C.
11. Ένταση: 126 × 43 × 230 mm
12. Βάρος: 1,0 Kg
