45KV 270KV εναλλασσόμενο σύστημα δοκιμής εναλλασσόμενου ρεύματος για καλώδιο 35kV και δοκιμή υποσταθμού ισχύος 110kV

Φορητό σετ τάσης αντοχής φορητών μεταβλητών συχνών, για καλώδιο 35kV και δοκιμή υποσταθμού ισχύος 110kV

I. Χρήση προϊόντος:

Το δοκιμαστικό αυτό μοντέλο CHX-270KVA / 45KV, 270KV είναι σχεδιασμένο για καλώδιο μικρού μήκους XLPE καλώδιο XLPE, μετασχηματιστή ισχύος, CB, CT / PT, υποσταθμό ισχύος 110KV για την εκτέλεση δοκιμών αντοχής σε AC με αντίσταση κυκλώματος μεταβλητής συχνότητας τεχνολογία; η υψηλότερη τάση δοκιμής δεν υπερβαίνει τα 45KV, 90KV, 270KV. συχνότητα δοκιμής: 30-300Hz; ο κύκλος εργασιών δεν υπερβαίνει τα 60χλμ. μπορεί να βοηθήσει τους πελάτες να εκτελέσουν προληπτικό έλεγχο ή δοκιμή χειρισμού για δοκιμή τάσης αντοχής AC

Το εύρος δοκιμής του σετ είναι ως εξής: μετασχηματιστής

1. 1000m καλώδιο 35kV / 300mm2, συχνότητα δοκιμής 30-300Hz, τάση δοκιμής 52kV, χρόνος δοκιμής 5min.

2, 3000m καλώδιο 10kV / 300mm2, συχνότητα δοκιμής 30-300Hz, τάση δοκιμής 22kV, χρόνος δοκιμής 5min.

3, 35kV / 31500kVA κύριος μετασχηματιστής, χωρητικότητα ≤ 0,015uF, συχνότητα δοκιμής 40-300Hz, τάση δοκιμής 68kV, χρόνος δοκιμής 1min.

4, 110kV / 50000kVA κύριος μετασχηματιστής, χωρητικότητα ≤ 0,015uF, συχνότητα δοκιμής 40-300Hz, τάση δοκιμής 160kV, χρόνος δοκιμής 1min.

4, CB, CT / PT, ζυγός σε υποσταθμό ισχύος 110KV, συχνότητα δοκιμής 40-300Hz, τάση δοκιμής όχι μεγαλύτερη από 265, χρόνος δοκιμής 1min.

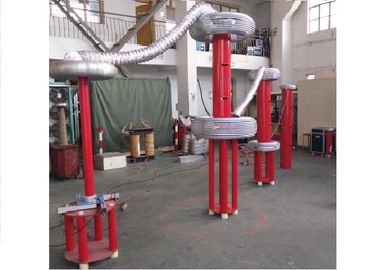

Το σύνολο των δοκιμαστικών συνόλων αποτελείται από πηγή ισχύος μεταβλητής συχνότητας, μετασχηματιστή διέγερσης, 6 τεμάχια αντιδραστήρων και devider μέτρησης υψηλής τάσης (χωρητικός χωρητής τάσης). Αυτός ο τύπος δοκιμαστικού σετ είναι πιο κατάλληλος για υποσταθμό ισχύος 35KV ή 110KV

ΙΙ. Γενικά τεχνικά δεδομένα

1. Ονομαστική χωρητικότητα: 270kVA;
2. Ισχύς εισόδου: Τριφασική τάση 380V, συχνότητα 50Hz.
3. Ονομαστική τάση: 45KV; 270kV.
4. Ονομαστικό ρεύμα: 1A; 6Α.
5. Συχνότητα εργασίας: 30-300Hz;
6. Κυματομορφή εξόδου συσκευής: ημιτονοειδές κύμα
7. Ρυθμός παραμόρφωσης κυματομορφής: ρυθμός παραμόρφωσης κυματομορφής τάσης εξόδου ≤ 1%.
8. Χρόνος εργασίας: επιτρέπεται συνεχής 60 λεπτά με ονομαστικό φορτίο. υπερπίεση 1,1 φορές 1 λεπτό.
9. Αύξηση θερμοκρασίας: αύξηση της θερμοκρασίας ≤65K μετά από συνεχή λειτουργία για 60 λεπτά υπό ονομαστικό φορτίο.
10. Συντελεστής ποιότητας: η ίδια η συσκευή Q≥30 (f = 45Hz).
11. Λειτουργία προστασίας: Προστασία από υπέρταση, υπερβολική τάση και προστασία από το προϊόν δοκιμής για το προϊόν που δοκιμάστηκε (για λεπτομέρειες, ανατρέξτε στην ενότητα τροφοδοσίας μεταβλητής συχνότητας).
12. Ακρίβεια μέτρησης: αποτελεσματική τιμή συστήματος 1.5.

III. Κύρια εξαρτήματα:
