PD Free Ac Resonant Test Set, Εξοπλισμός δοκιμής μερικής εκκένωσης όχι περισσότερο από 10pC
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Αρχή δοκιμής: | Μεταβλητό ηχηρό κύκλωμα συχνότητας | Χρήση: | Η προκληθείσα τάση αντιστέκεται και μερική δοκιμή απαλλαγής |
|---|---|---|---|
| Χαρακτηριστικό σχεδιασμού:: | PD ελεύθερος τύπος, όχι περισσότεροι από 10pC | Συστατικό:: | V/F πηγή ισχύος, μετασχηματιστής διέγερσης, ελαφρύτερος μορφωματικός αντιδραστήρας δοκιμής, και διαι |
| Συχνότητα δοκιμής:: | 150Hz~200Hz ή 20~300Hz | κύκλος καθήκοντος: | 90mints ή 180 μέντες |
| Ακρίβεια δοκιμής: | Τουλάχιστον 1,5% | Κυματοειδές παραγωγής: | Καλό κύμα ημιτόνου |
| Ειδικός για: | Επιτόπια δοκιμή για το μετασχηματιστή δύναμης κατηγορίας μεγάλης περιεκτικότητας UHV | Αντιδραστήρας που χρησιμοποιεί τον τρόπο: | Σωρηδόν ή στην παράλληλη σύνδεση |
| Πρότυπα δοκιμής:: | Iec60076-3-2013 | ||
| Υψηλό φως: | σύστημα δοκιμής συντονισμού υψηλής τάσης,συντονισμένο σετ δοκιμών |
||
PD δοκιμαστικό σετ αντοχής σε ελεύθερο συντονιστή τάσης, δοκιμή αντοχής σε επαγόμενη από μετασχηματιστή τάση και δοκιμή μερικής εκφόρτισης
I. Περιγραφή προϊόντων:

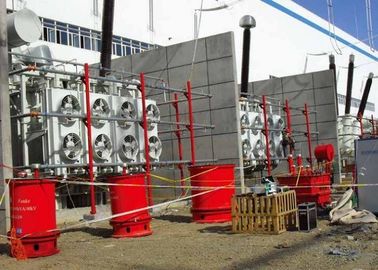

Το σύστημα δοκιμών σειράς FKWJF χρησιμοποιείται κυρίως για την αντοχή σε τάση και τη μερική εκφόρτιση των μετασχηματιστών ισχύος 110KV και άνω. Αυτό το σύστημα υιοθετεί PD ελεύθερη ώθηση-pull μεταβλητή συχνότητα πηγή ενέργειας τεχνική που εξασφαλίζουν πρόστιμο ημιτονοειδές κύμα και την κατάλληλη έξοδο συχνότητας δοκιμής κατά τη διάρκεια της δοκιμής κάτω από σιδήρου πυρήνα ακόρεστη κατάσταση του μετασχηματιστή ισχύος. Το σύστημα μπορεί επίσης να σχεδιαστεί συμβατό για να δοκιμάσετε XLPE καλώδιο μεγάλων αποστάσεων ή HV GIS. Οι παραπάνω εικόνες είναι για το σύστημα δοκιμής αντοχής και τμηματικής απόρριψης που προκαλείται από το μετασχηματιστή και το οποίο κατασκευάζεται από τον Fanke για τον έλεγχο μετασχηματιστή ισχύος 220KV στο πεδίο.
Η επαγόμενη δοκιμή αντοχής σε τάση (IVWT), ονομαζόμενη επίσης επαγόμενη δοκιμή αντοχής σε υπέρταση, ACSD, ACLD, DVDF, είναι μία από τις σημαντικότερες δοκιμές διηλεκτρικής ισχύος των μετασχηματιστών ισχύος. Σύμφωνα με το IEC60076-3-2013, η IVWT είναι απαραίτητη δοκιμή ρουτίνας και δοκιμή αποδοχής για μετασχηματιστή ισχύος 110KV abobe.
ΙΙ. Εφαρμοστέα αντικείμενα
- Μετασχηματιστής με διαβαθμισμένη μόνωση 110KV
- Μετασχηματιστές 220KV, 500KV, 750KV, 1000KV.
- Δοκιμή αντοχής τάσης εναλλασσόμενου ρεύματος μπορεί να γίνει για GIS, μετασχηματιστές, διακόπτες, δακτυλίους και καλώδια nomore από 1000kv, αν είναι εξοπλισμένα με κατάλληλους αντιδραστήρες σειριακού συντονισμού σειράς.
III. Σύστημα Σύνθεσης
- PD ελεύθερη πηγή τροφοδοσίας μεταβλητής συχνότητας push-pull και παρατηρήστε & ελέγξτε το ντουλάπι,
- PD μετασχηματιστές ελεύθερης διέγερσης,
- Αντιδραστήρας δοκιμής αντιστάθμισης ζημιών,
- Μέσο δοκιμής μερικής εκφόρτισης
- Διαχωριστής τάσης διαίρεσης
- Απαραίτητα εξαρτήματα δοκιμών
IV. Τεχνικά χαρακτηριστικά
- Σχεδιασμένο κύκλωμα ενισχυτή γραμμικής ισχύος, εξ ολοκλήρου ημιτονοειδές κύμα, μικρή παραμόρφωση κύματος.
- Πολλαπλή προστασία περιλαμβάνει: προστασία κατά της βλάβης κατά την εκφόρτιση, προστασία από την υπερβολική τάση, προστασία από βραχυκύκλωμα εξόδου, προστασία κατά την εκκίνηση με μηδενική θέση, προστασία βρόχου ενίσχυσης γέφυρας, προστασία καμπύλης ισχύος. Οποιοδήποτε είδος των παραπάνω προστατευτικών εργασιών, η έξοδος τάσης θα μπλοκαριστεί αμέσως μετά την διακοπή της τροφοδοσίας μεγάλου βρόχου για να διασφαλιστεί η ασφάλεια του προσωπικού, των αντικειμένων που δοκιμάστηκαν και του συστήματος δοκιμών.
- Η πηγή σήματος της συσκευής παράγεται από ειδικό τσιπ, η σταθερότητα της συχνότητας εξόδου μπορεί να είναι τόσο υψηλή όσο 0.0001Hz. και η τάση εξόδου ελέγχεται από ένα singlechip που εγγυώνται το βαθμό αστάθειας τάσης μικρότερο από 1%.
- Με τη λειτουργία ρύθμισης των παραμέτρων δοκιμής, όπως η τάση και ο χρόνος δοκιμής, οι αυτόματες και χειροκίνητες μέθοδοι ελέγχου.
- Με λειτουργία αυτόματης ρύθμισης σταθεροποίησης τάσης, σταθερή έξοδος τάσης όταν ρυθμίζεται η συχνότητα εντός του πεδίου ρύθμισης.
- Οπτικώς ελεγχόμενοι, μονωμένοι βρόχοι ελέγχου υψηλής τάσης και χαμηλής τάσης.
- Ρυθμιζόμενη συνεχώς σε μια περιοχή συχνότητας δοκιμών 20-400Hz και με αυτόματη λειτουργία αναζήτησης συχνότητας συντονισμού. Είναι σε θέση να ορίσετε πολλαπλά στάδια ανίχνευσης συχνότητας.
- Οθόνη LCD και πολλαπλές περιστροφικές ποντίκια ελεγχόμενες, φιλική διασύνδεση ανθρώπου-υπολογιστή, απλή και βολική για λειτουργία και σχέδιο σύρματος.
- Η πηγή ισχύος μεταβλητής συχνότητας προστατεύεται από μαγνητικό υλικό υψηλής διαπερατότητας με δυνατότητα αντίθεσης σε ισχυρή διαταραχή του ηλεκτρικού πεδίου και εξασφαλίζει την ακρίβεια και τη σταθερότητα της μέτρησης.
- Αυτή η συσκευή μπορεί να είναι εξοπλισμένη με ειδικό όχημα δοκιμής και δοχείο μαζί
V. Γενικά τεχνικά δεδομένα:
1 Χωρητικότητα πηγής τροφοδοσίας μεταβλητής συχνότητας: 3kW ~ 450kW (προαιρετικό σύμφωνα με το μοντέλο συστήματος).
2 Ονομαστική τάση εισόδου: Τρία φάσεις 380V ± 10%, 50Hz
3 Ονομαστική τάση εξόδου του συστήματος δοκιμής: Μέγιστο έως 1200KV (Ειδικές προδιαγραφές μπορούν να γίνουν με παραγγελία)
4 Ονομαστικό ρεύμα εξόδου του συστήματος δοκιμής: Μπορεί να γίνει με παραγγελία
5 Συχνότητα ελέγχου εξόδου: 20-400Hz
6 ίδιο επίπεδο PD: ≤ 5pC κάτω από την ονομαστική τάση εξόδου
7 Κυματομορφή εξόδου: Πρότυπο ημιτονοειδές κύμα, συντελεστής απόκλισης κυματομορφής ≤ 1%
8 Βαθμός αστάθειας της τάσης εξόδου: ≤ 1,0%
9 Βαθμός αστάθειας της συχνότητας εξόδου: ≤ 0,05%
10 Επίπεδο θορύβου: ≤ 65dB
11 Επίπεδο μόνωσης: Γείωση ακροδέκτη εξόδου / εισόδου ≥ 3kV / AC / 1min
12 Κύκλος εργασιών: ≥ 3 ώρες (Ειδικές προδιαγραφές μπορούν να γίνουν με παραγγελία)
13 Επιτρεπτή αύξηση θερμοκρασίας: Συνεχής λειτουργία 3 ώρες με ονομαστικό φορτίο, όχι μεγαλύτερη από 70K
Σημείωση: Ειδικές προδιαγραφές. μπορεί να γίνει με παραγγελία
