FKVF Σειρά Υψηλής Τάσης Δοκιμές Ηλεκτρικών Εξοπλισμών 5KW ~ 400KW Χωρητικότητα Προαιρετικό

Αντιστοίχηση δοκιμής τάσης αντοχής σε μεταβλητή συχνότητα εναλλασσόμενου ρεύματος, μονάδα ελέγχου συντονισμού μεταβλητής συχνότητας

I. Περιγραφή προϊόντων:

Η πηγή ισχύος μεταβλητής συχνότητας σειράς FKVF είναι η κύρια μονάδα μέτρησης και ελέγχου και η κεντρική μηχανή για το σετ δοκιμής αντοχής σε τάση αντίθεσης εναλλασσόμενου ρεύματος εναλλασσόμενου ρεύματος.

Η πηγή ισχύος μεταβλητής συχνότητας υιοθετεί τον ψηφιακό επεξεργαστή σήματος ARM και FPGA με υψηλή ταχύτητα, λαμβάνει εντολή από απομακρυσμένο υπολογιστή, ο οποίος πραγματοποιεί έλεγχο υψηλού επιπέδου σε ολόκληρη τη διαδικασία δοκιμής. Ο επεξεργαστής ψηφιακού σήματος FPGA με υψηλής ταχύτητας πραγματικό χρόνο υπολογίζει και αλλάζει την κυματομορφή εξόδου, την τιμή υψηλής τάσης σε πραγματικό χρόνο και τις παραμέτρους κύριου κυκλώματος της ισχύος του μετατροπέα και τις παραμέτρους δοκιμής επιστροφής, την κατάσταση λειτουργίας στο ανώτερο μηχάνημα, γρήγορη κλείσιμο εξόδου ισχύος και γεννήτρια κυματομορφών της.

ΙΙ. Εφαρμογή και χρήση

• Η μονάδα μέτρησης και ελέγχου για κυκλώματα δοκιμής ανθεκτικής τάσης αντοχής συχνότητας AC.
• Αντικαταστήστε την παλιά παραδοσιακή κονσόλα για να αυξήσετε την αποτελεσματικότητα της δοκιμής υψηλής τάσης και να ενισχύσετε την παρακολούθηση και την προστασία κατά τη δοκιμή αντοχής σε αντηχή.

III. Κύρια στοιχεία της μονάδας:

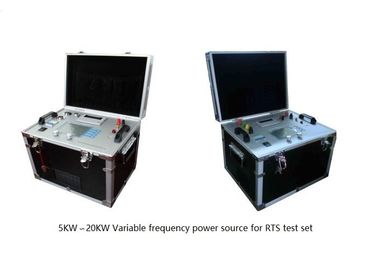

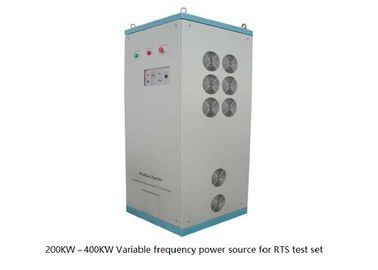

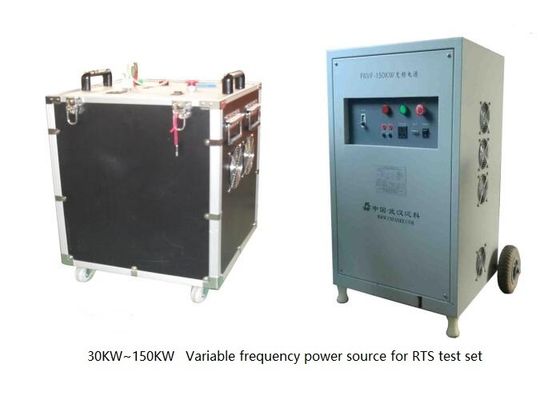

• FKVF μηχάνημα υποδοχής πηγής ισχύος μεταβλητής συχνότητας
• Προαιρετικός υπολογιστής τηλεχειρισμού με αγγλικό λογισμικό δοκιμών
• Προαιρετικό εξωτερικό κουτί έκτακτης ανάγκης
• Ομάδα καλωδίων σύνδεσης
• Προαιρετικές εξωτερικές λυχνίες συναγερμού

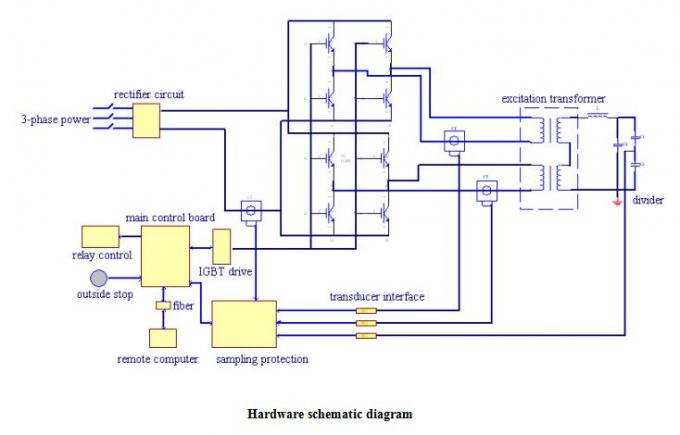

IV. Δοκιμή αρχή (FKVF-300KW για παράδειγμα)

V. Τεχνικές παράμετροι

1.Η ονομαστική χωρητικότητα: 5KW, 10KW, 20KW, 30KW, 50KW, 100KW,

150KW, 200KW, 250KW, 300KW,

350KW, 400KW, 500KW προαιρετικά

2.Input δύναμη: πάνω από 20KW Τάση 380V ± 10% τριών φάσεων?

κάτω από 20KW Τάση 220V ± 10% μονοφασική?

3. Συχνότητα εισαγωγής εργασίας: 50Hz / 60Hz

4. Τάση εξόδου: πάνω από 20KW: 0-500V (είσοδος 380V) συνεχώς ρυθμιζόμενο

κάτω από 20KW: 0-250V (είσοδος 220V) συνεχώς ρυθμιζόμενο

5.Το εξερχόμενο ρεύμα εξόδου: αποφασίζεται βάσει μοντέλου

6. Κυματομορφή εξόδου: τετράγωνο κύμα

7.Adjustable εύρος της συχνότητας εξόδου: 20-400Hz

8.Output Ανάλυση συχνότητας: 0.03Hz

9.Ασφάλεια συχνότητας εξόδου: λιγότερο από 1%

10.Output Τιμή βήματος συχνότητας: 5Hz, 2Hz, 1Hz, 0.1Hz, 0.03Hz

11.Επιλογές τάσης εξόδου: 0,01kV

12.Εσφάλεια τάσης εξόδου: λιγότερο από 1%

13.Βαθμός βηματικής τάσης εξόδου: U / 45000 πλήρες φάσμα

14. Συνεχής χρόνος λειτουργίας: 60 λεπτά, η αύξηση της θερμοκρασίας δεν είναι μεγαλύτερη από 45K

15.Συνθήκες εργασίας: θερμοκρασία -10 βαθμούς Κελσίου έως 40 βαθμούς Κελσίου

16. Υψόμετρο: λιγότερο από <1000m

17. Βάρος: λιγότερο από <20 kg (5 ~ 20KW).

λιγότερο από <30 kg (30 ~ 50KW).

λιγότερο από <650 kg (100 ~ 400KW).

λιγότερο από <650 kg (400 ~ 500KW).

VI. Κύριες λειτουργίες:

• Η κυματομορφή είναι τετράγωνο κύμα που ρυθμίζεται από την τάση πλάτους παλμού
• Παρακολουθήστε συνεχώς την τάση στη διαδικασία λειτουργίας, όταν κυμαίνεται η τάση ΗV, η οποία προκαλείται από τη διακύμανση της τάσης ισχύος και της συχνότητας ισχύος, ενώ το σύστημα θα ρυθμίσει την τάση για την ρύθμιση της τάσης αυτόματα.
• Αυτόματη συχνότητα σάρωσης, αναζήτηση για σημείο συντονισμού. Το εύρος συχνοτήτων είναι 20-300Hz. Μπορείτε να ρυθμίσετε χειροκίνητα την περιοχή συχνότητας σάρωσης. Η μέγιστη κατανάλωση χρόνου σάρωσης είναι 2 λεπτά (σάρωση πλήρους συχνότητας). Η ανάλυση συχνότητας είναι 0,03Hz.
• Αυτόματη δοκιμή. Μπορείτε να ορίσετε πρόγραμμα δοκιμής, το πρόγραμμα δοκιμών μπορεί να χωριστεί σε 5 τμήματα. Το σύστημα θα ολοκληρώσει τη διαδικασία δοκιμής σύμφωνα με το πρόγραμμα ρύθμισης αυτόματα.
• Όταν βρίσκεστε σε αυτόματη δοκιμή, μπορείτε να αλλάξετε σε κατάσταση χειροκίνητου ελέγχου οποιαδήποτε στιγμή για να ρυθμίσετε χειροκίνητα τη συχνότητα και την τάση
• Αυτόματη ανίχνευση τάσης όταν αντέχει. Ρυθμίστε αυτόματα την τάση σε τάση αντικειμένου, όταν η τάση κυμαίνεται κανονικά, προειδοποιείτε όταν υπάρχει ασυνήθιστη διακύμανση. Οι χρήστες μπορούν να λειτουργήσουν για πρακτική δοκιμαστική κατάσταση.
• Εκτελέστε σε πραγματικό χρόνο καμπύλη Ut (καμπύλη τάσης-χρόνου) όταν ρυθμίζεται η τάση και αντέχει.
• Εμφάνιση κατάστασης δοκιμής σε πραγματικό χρόνο. Μπορείτε να κάνετε την αντίστοιχη λειτουργία σύμφωνα με την κατάσταση δοκιμής
• Ισχυρή προστασία και προειδοποιητική λειτουργία: προστασία υπεράνω ρεύματος, προστασία από υπερβολική τάση και προστασία από αναβοσβήνει, μη κανονική προστασία υψηλής τάσης, ένδειξη ταυτόχρονης προστασίας λογισμικού / υλικού. Βεβαιωθείτε ότι το αρχείο αναφοράς ασφάλειας και φόρμας για έλεγχο
• Αποθηκεύστε τα δεδομένα δοκιμών και εκτυπώστε αυτόματα την έκθεση δοκιμής, μπορείτε να εκτυπώσετε την έκθεση δοκιμής εγκαίρως και επίσης μπορείτε να αποθηκεύσετε την αναφορά και να εκτυπώσετε σε άλλα μέρη.
• Λειτουργία ερωτηματολογίου. Σύμφωνα με τους όρους σας για να ρωτήσετε τα δεδομένα των προηγούμενων δοκιμών.
